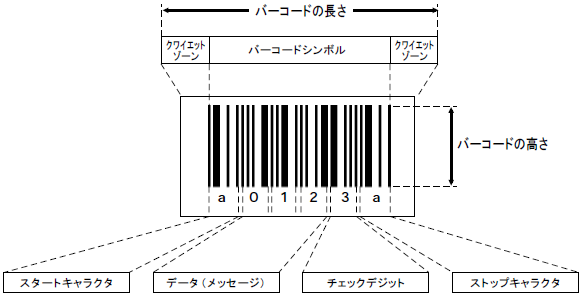

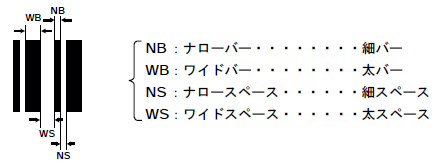

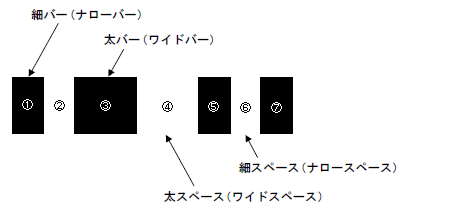

世界には、100種類ほどのバーコードがあるといわれています。 代表的な物にはJAN、CODE39、CODE128、そしてNW-7等があります まずは、一般的なバーコードの全体構成を解説します  ・ クワイエットゾーン (マージン) バーコードシンボルの左右にある余白の部分です。この余白が十分でないと、読み取りできません。 左右にナローバー幅（一番細いバーの幅）の10倍以上必要です ・ スタート/ストップキャラクタ データの始まりと終わりを表わす文字です スタート/ストップキャラクタは、バーコードの種類により異なり、NW-7では "A", "B", "C", "D" となります ・ データ (メッセージ) データとして表されている文字（数字、アルファベットなど）のバーパターンが左側から並んでいます 上図では、0, 1, 2 の文字を表すバーパターンを左から順番に並べることで、「012」というデータを表しています ・ チェックデジット 読み誤りがないかチェックする為に、データから特定の計算にて算出された数値をバーコードデータの直後に 付加します ・ バーコードの長さ バーコードの長さは、左右のクワイエットゾーンを含んだ長さをいいます。つまり、バーコードリーダの 読み取り幅内に、クワイエットゾーンも含めたバーコードが入っていないと読み取れません ・ バーコードの高さ バーコードの高さが低いと、レーザ光がバーコードから外れてしまい、安定して読み取りできない場合があります また、バーの長さの15%以上余白を確保するのが安全です ・ バーとスペース バーコードを構成する最小単位であるバーとスペースです バーコードは細・太のバーとスペース、計4種類の組合せでできており、下図のように呼ばれています  NW-7はNARROW（狭い）とWIDE（広い）のバーとスペース（合計７本）で一つのキャラクタ（文字）を 表わしますので、NW-7と呼ばれます NW-7の基本的なバーの構成としては以下のようになります ・ 7本のバー + スペースで一つの文字(キャラクタ)を表わします ・ スタート・ストップキャラクタには A, B, C, D ( a, b, c, d ) のいずれかが付けられます   |
